COMO CRIMPAR CABOS DE REDE UTP

Nesse pequeno tutorial iremos ensinar a crimpar cabos de rede UTP ou melhor dizendo cabos par trançado. Veremos como crimpar cabo reto e crossover (cruzado na ponta)

Esse tutorial não tem por objetivo ensinar quais modelos e categorias de cabos e conectores existem ou são mais usados e sim mostrar como crimpar cabos UTP no padrão 568A e 568B em modo de cabo reto e  ou crossover.



568A



Branco/verde

Verde

Branco/Laranja

Azul

Branco/Azul

Laranja

Branco/Marrom

Marrom

568B



Branco/Laranja

Laranja

Branco/verde

Azul

branco/Azul

Verde

Branco/Marrom

Marrom

Após coloca-los em ordem corte as pontas do cabo desencapado deixando aproximadamente 1,5 a 2 cm somente de forma que fiquem retos os cortes e depois disso encaixe-os no conector RJ45

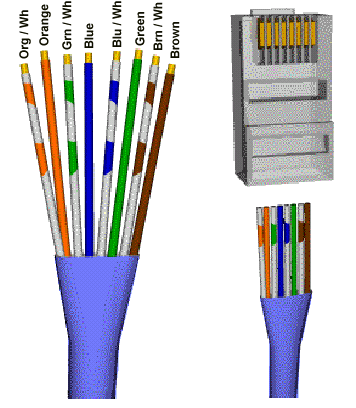

Lembre-se da ordem sendo que ela deve ser seguida da esquerda para direita olhando-se a barriga do RJ45 para cima de forma que a trava fique para baixo, como mostra o desenho ao lado

Verifique se os fios encaixaram corretamente e se eles ficaram de forma reta dentro do conector, caso não tenham ficado totalmente rentes, tente cortar as pontas que sobraram  de forma que fiquem retas e encaixem perfeitamente  (Obs.: os fios devem encostar totalmente no final do conector  até  que fiquem rentes uns com os outros )



Cabo crossover (cabo cruzado ) é nada mais nada menos que um cabo que utiliza-se de uma ponta crimpada com o padrão 568A e a outra ponta com o padrão 568B.

Esse tipo de cabo é utilizado quando se tem a necessidade de conectar dois PC sem a utilização de um Router ou Switch como intermediário, apesar de muito útil algumas placas de rede mais modernas já conseguem fazer essa inversão na própria placa, perdendo a utilidade do crossover pois nesses caso pode-se ser usado o cabo de rede reto para conectar os dois Pcs ( lembre-se nem todos os pcs podem inverter a pinagem internamente e ser conectados com o cabo reto; para essa tarefa recomenda-se o cabo cross over por ter mais chances de dar certo)



Para construir um cabo crossover basta crimpar um lado do cabo com o padrão 568A  e o outro com o padrão 568B

Vido aula mostrando tudo passo a passo.

Itens necessários.

1. Cabo de redes tipo UTP cat 5e em diante, ser for somente treinar como crimpar cabos um metro será o suficiente para a experiência, se for direto para uso é mais recomendado de 1,5 a 2 metros acima,2 ou mais conectores do tipo RJ 45 ( sempre tenha mais de 2 por prevenção )

2. Um alicate de crimpar RJ45

3. Faca ou estilete

4. Caneta ou lápis

Primeiramente desencape o cabo em mais ou menos 3 a 4 cm com o cortador que o alicate de crimpar possui, caso esse modelo não possua um modo de descascar ou você não tenha habilidade o suficiente com ele, utilize-se da faca ou estilete para isso.

Após descascado o cabo desenrole as ponta e as estique com auxilio de um lápis ou caneta de forma que cada fio fique reto.

Cabo Direto.

Logo após os cabos estarem esticados e retos coloque-os em uma das seguintes ordens, mas lembre-se de manter a mesma seqüência nas duas pontas do cabo se for seguir a ordem 568A de um lado faça a mesma do outro, se for a ordem 568B use ela em ambos os lados (cabo direto)

Sendo que esse primeiro padrão é mais utilizado  ( ambas são padrões)

Padrão 568A e 568B.



Após o encaixe dos fios introduza o conector RJ45 dentro alicate crimpador encaixando-o corretamente  e somente após ter certeza aperte o alicate ( não tenha dó da força aplicada, pois caso não aperte com força o suficiente o conector pode apresentar mau contato)

Cabo Crossover.
